Lidarmessungen an Trockenmauern

Messen, Dokumentieren und Überwachen von Verformungen an Trockenmauern.



Bei der Inspektion von bestehenden Trockenmauern kann es wichtig sein, die Verformung der Sichtfläche möglichst präzise messen zu können. Werden die Messungen in regelmässigen Abständen wiederholt kann kontrolliert werden, ob die Verformung fortschreitet, ob beispielsweise eine Bauchung grösser wird. Professionelle 3-D Scanner sind teuer und für normale Trockenmaurer unerschwinglich. Es wurde deshalb ein DIY Scanner entwickelt, der ausreichend genaue 2D Resultate liefert. Mit diesem 2D-Scanner können sowohl vertikale als auch horizontale Profile an Trockenmauern erfasst werden.

Verwendet wird ein handelsübliches 2D-Lidar mit einer Reichweite von 30m. Dieses wird an einem Kardangelenk vertikal aufgehängt. Da der Laser des Lidars nicht sichtbar ist wird zur präzisen Positionierung zusätzlich ein kleiner Kreuzlinienlaser verwendet. Das ganze wird auf einem Stativ montiert und kann im Gelände eingesetzt werden.

Die Daten der Lidarmessungen können auf einem CAD Programm visualisiert werden.

Pflästerung mit lokalen Steinen aus dem Fluss / 2022

Img 1

Avers 2022 01

Img 2

Avers 2022 02

Img 3

Avers 2022 04

Img 4

Avers 2022 03

SIA Merkblatt 2053 "Trockenmauerwerk in Naturstein"/ 2015 - 2020

SIA_TIT

Mitarbeit im Team für die Konzeption und Ausarbeitung des Merkblattes SIA 2053 / 2020 D "Trockenmauerwerk in Naturstein"

Das Merkblatt SIA 2053 hat sich aus den Richtlinien für den Bau von Trockenmauerwerk entwickelt. Die Hauptziele waren die Integration in das System der bestehenden SIA-Normen für Natursteinmauerwerk und die Bereitstellung einer Grundlage für die Planung, Ausschreibung und Qualitätssicherung von Trockenmauern.


SIA Merkblatt 2053: Trockenmauerwerk in Naturstein: Bautechnik, Erhaltung und Ökologie

Mit dem Ersatz der Norm SIA 178 (Natursteinmauerwerk) durch die neuen Normen SIA 266/2 (Natursteinmauerwerk) und 269/6-1 (Erhaltung von Natursteinmauerwerk) wurden die Vorgaben im Normenwerk der SIA auf den aktuellen Stand gebracht. Die Trockenmauern aus Naturstein konnten dabei nicht gebührend berücksichtigt werden.


Trockenmauern gestalten massgebend unsere Kulturlandschaft. Diese Mauern finden sich in grosser Zahl in Rebbergen, als Flurbegrenzungen, im Bahn- und Strassenbau oder als Lawinenverbauungen. Nicht wenige solche Mauer-Landschaften stehen bereits unter Schutz. Es handelt sich um einen alten Bestand – nach 1935 wurden praktisch keine Trockenmauern mehr erstellt.


Es ist eine Eigenheit der Trockenmauern, dass sie praktisch nur mittels Teil- und Vollersatz „instandgesetzt“ werden können – d.h. will man diese Bauten behalten, müssen die Bauweise und damit verbundene Handwerk gepflegt werden. Ein SIA Merkblatt mit dem oben genannten Titel wäre dazu eine entscheidende Hilfe. Zum einen könnten damit die Regeln dieser Bauweise schweizweit festgehalten werden, und anderseits entstünde ein Mittel zur Qualitätssicherung, von der Ausschreibung bis zur Ausführung.


Es gibt zu Trockenmauern gute, neue Fachliteratur. Da aber die Instandsetzung von Trockenmauern immer mehr über öffentliche Quellen finanziert werden muss, ist ein kompaktes, übergeordnetes Regelwerk für alle Seiten willkommen.


Das Merkblatt kann inhaltliche Lücke schliessen. Die Normen SIA 266/2 (Natursteinmauerwerk) und 269/6-1 (Erhaltung von Natursteinmauerwerk) konnten nicht auf das Thema Ökologie eingehen. Bei Trockenmauern ist das viel eher möglich und auch sinnvoller. Es könnte skizziert werden, wie weit Bewuchs bautechnisch zulässig ist und wo Grenzen bestehen. Die Bauweise könnte umgekehrt gezielt zur Verbesserung ökologischer Vernetzung propagiert werden. Diesbezügliche Anträge des BUWAL konnten seinerzeit bei der Erstellung von 269/6-1 nicht berücksichtigt werden.


Themenbereiche im SIA Merkblatt 2053


Beibehaltung der Regionalität
Ziel des Merkblattes ist, die regionale Vielfalt /Eigenart der Trockensteinmauern zu erhalten. Die Bauregeln zur Erreichung einer maximalen Stabilität und Dauerhaftigkeit sind universell. Lokal kann es Abweichungen zu diesen Regeln geben, beispielsweise durch die mangelnde Witterungsbeständigkeit des lokalen Gesteinsmaterials oder infolge fehlenden lange Bindern oder Decksteinen. In diesem Fall ist es sowohl für die Bauherrschaft wie für den ausführenden Handwerker wichtig, dass genau definiert wird, wo sich Abweichungen von den allgemeingültigen Bauregeln ergeben.


Ökologie / Schutz und Förderung
Ein wichtiger Grund für den Erhalt und den Neubau von Trockensteinmauern ist die Erkenntnis, dass Trockensteinmauern wichtige Lebensräume für viele bedrohte Pflanzen- und Tierarten bilden. Das Merkblatt zeigt die Stellen im Inventarisierungs- Planungs- und Ausführungsprozess auf, die für den Erhalt des ökologischen Wertes der Trockensteinmauern wichtig sind. Es listet die gesetzlichen Grundlagen auf und verweist auf planerische Instrumente zur Validierung und dem Schutz der Trockensteinmauern.


Statik der Trockensteinmauern
Die Tragfähigkeit von Trockensteinmauern kann berechnet werden. Bei Beachtung der Regeln des Mauerwerkverbandes und einwandfreier handwerkliche Ausführung kann die Tragfähigkeit von Trockenstein-Stützmauern nachgewiesen werden. Das Merkblatt zeigt auf, welche Regeln beim Bau von Stützmauern aus Trockensteinmauerwerk beachtet werden muss und welche Regeln bei der Berechnung anzuwenden sind.


Überprüfbare Bauregeln / Qualitätssicherung
Das Merkblatt listet die Regeln der verschiedenen Bauweisen des Trockensteinmauerwerks auf. Dies ermöglicht, dass in der Planungs-, Submissions- und Ausführungsphase allen beteiligten Akteuren klar ist, welches Mauerwerk geplant und ausgeführt wird.


Submission
Das Merkblatt stellt Instrumente zur Verfügung um Submissionen für Trockensteinmauerwerk durchzuführen. Dies ermöglicht eine eindeutige Festlegung der gewünschten Bauweise und macht den Vergleich verschiedener Angebote möglich.

Trockenmauer als Plan

Erstellen eines Planes einer Trockenmauer für Dokumentation,  Inventar, Projektplanung, Qualitätssicherung und Ausmass. Das gezeigte Beispiel wurde mit der CAD Software "Sketchup" erstellt.

Im nachstehenden Beispiel werden die Arbeitsschritte aufgezeigt, die für die Erstellung eines solchen Planes erforderlich sind. Im fertigen Plan ist die Mauerfläche mit den Steinen sichtbar. Dies ermöglicht einen Vergleich der Maueransichten vor und nach einer Sanierung, es lassen sich auch die eingebauten langen Bindersteine dokumentieren.

Download des Beispiel-Planes als PDF:


Erfassen der dreidimensionalen Struktur der Mauer mit Hilfe eines Tachymeters, Photogrammetrie oder GPS Daten. Mit Hilfe dieser Daten kann die Mauer räumlich und masstäblich korrekt dargestellt werden.

Diese Darstellung kann dazu verwendet werden, Flächen zu ermitteln, den Zustand und den Sanierungsbedarf festzuhalten.

plan_3danauf

Um eine Übersicht über die ganze Mauerfläche zu haben ist es von Vorteil, die Mauerfläche als Abwicklung darzustellen. Hierzu werden die dreidimensionalen Daten als Fläche dargestellt. Die Masse (Flächen, Strecken) bleiben unverändert. Zur weiteren Bearbeitung wird die Abwicklung in Abschnitte von 2m Breite unterteilt.

plan_abwicklung

Im Feld wird vor der Mauer ein Massband ausgelegt. In Abschnitten von 2m wird jeweils ein Bild der Mauerfläche aufgenommen.

plan_2mbilder

Beispiel eines Einzelbildes. Die Lage des Anfangs- und Schlusspunktes der 2m wird für die Verdeutlichung markiert. Als Masstab kann auch ein vertikal aufgestellter Meter mitfotografiert werden.

plan_2mbild

Als Kontrolle und Ergänzung können die Höhen der Trockenmauer am Anfang und Ende der 2m Abschnitte notiert werden.

plan_ausmass

Das Einzelbild wird nun als Textur in den Plan eingesetzt und masstäblich korrekt platziert. Dabei helfen die Markierungen für Anfangs - und Endpunkt des 2m Abschnittes und der mitfotografierte vertikal aufgestellte Meter.

plan_didaktik

Mit der beschriebenen Vorgehensweise können Pläne vor und nach einer Sanierung erstellt werden. Es ist möglich die Lage der eingebauten langen Bidersteine zu dokumentieren und es ist möglich, die sanierte Fläche auf dem Plan auszuweisen.

plan_detailgesamt

Fertiger Plan

plan_2dganz

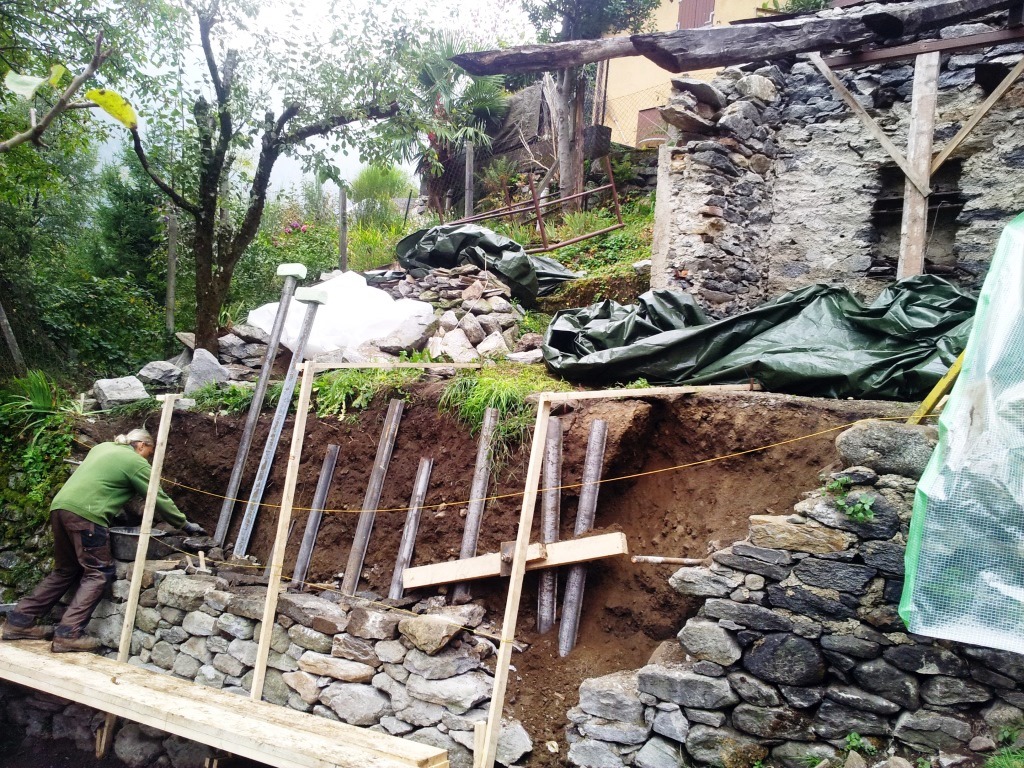

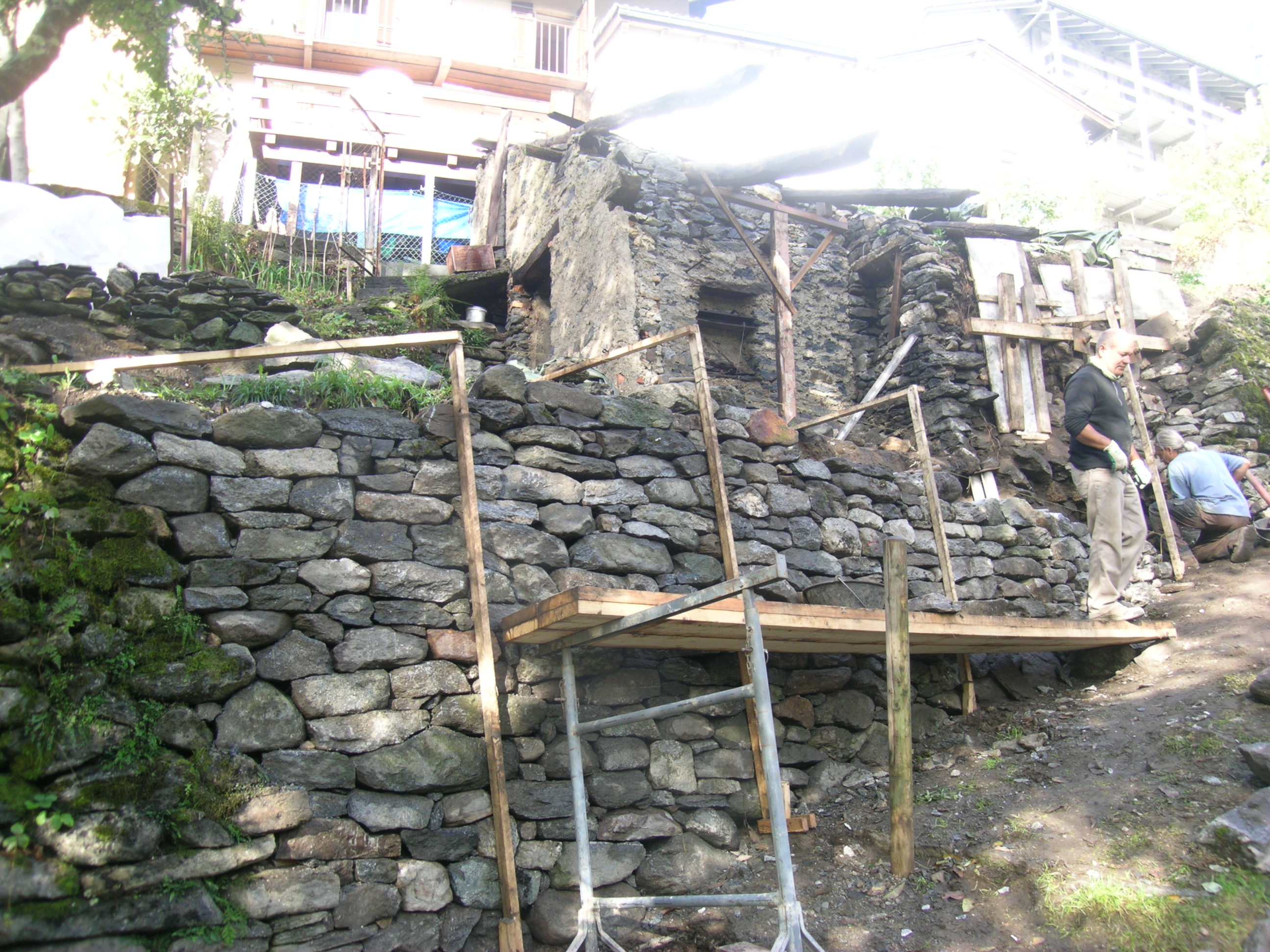

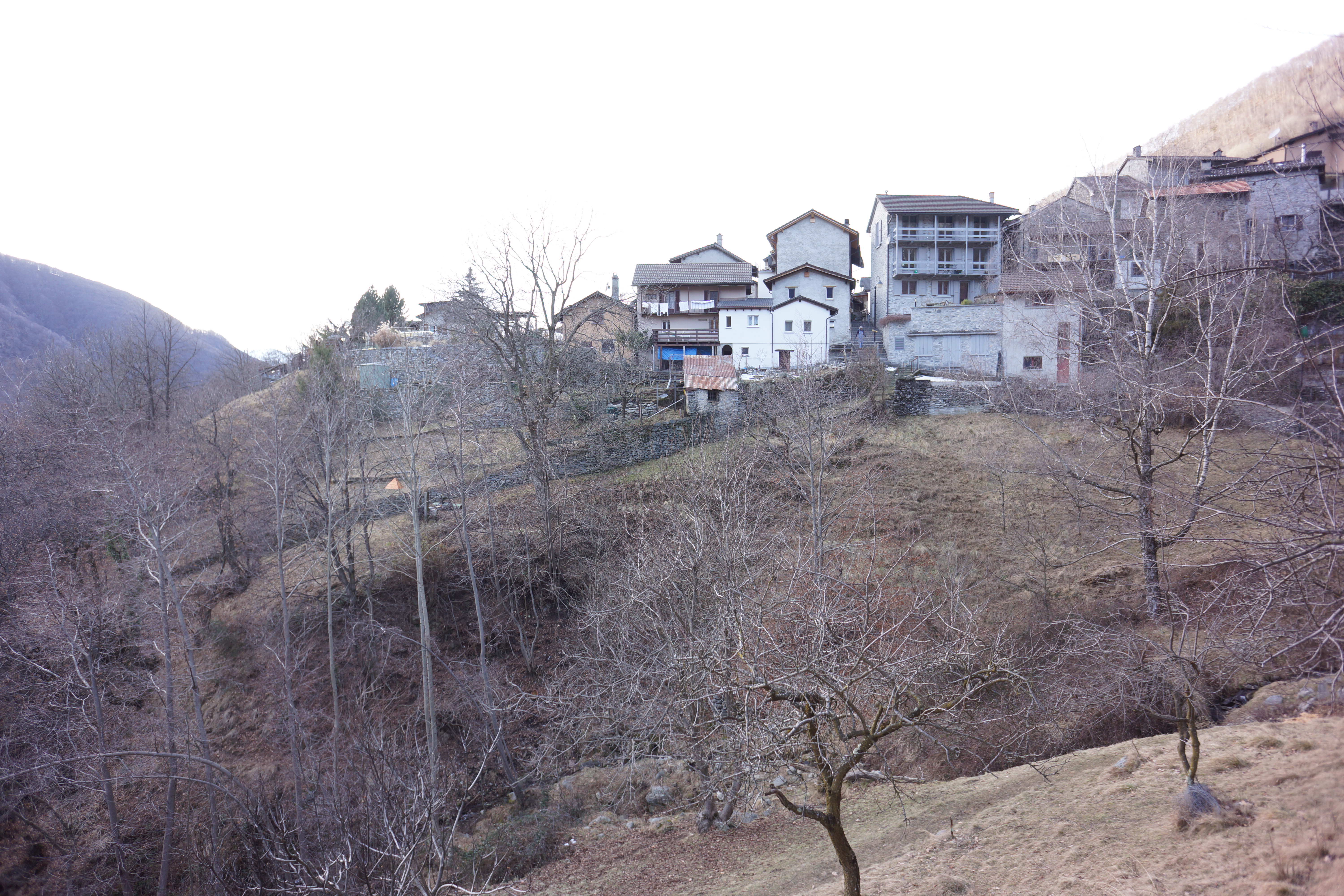

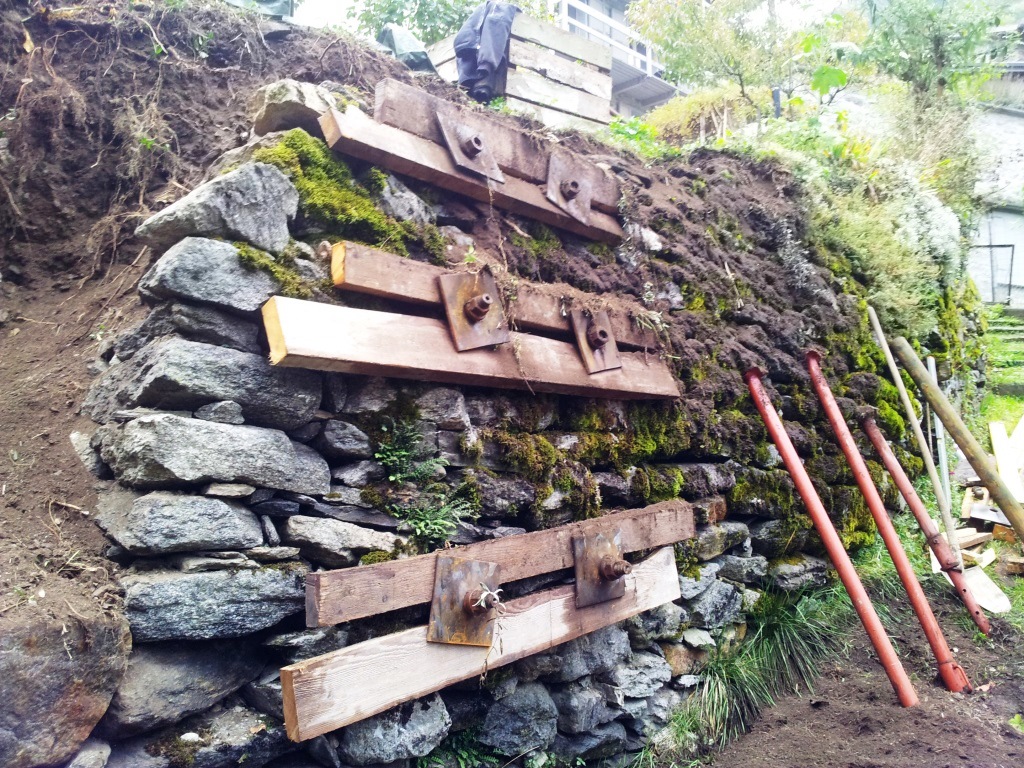

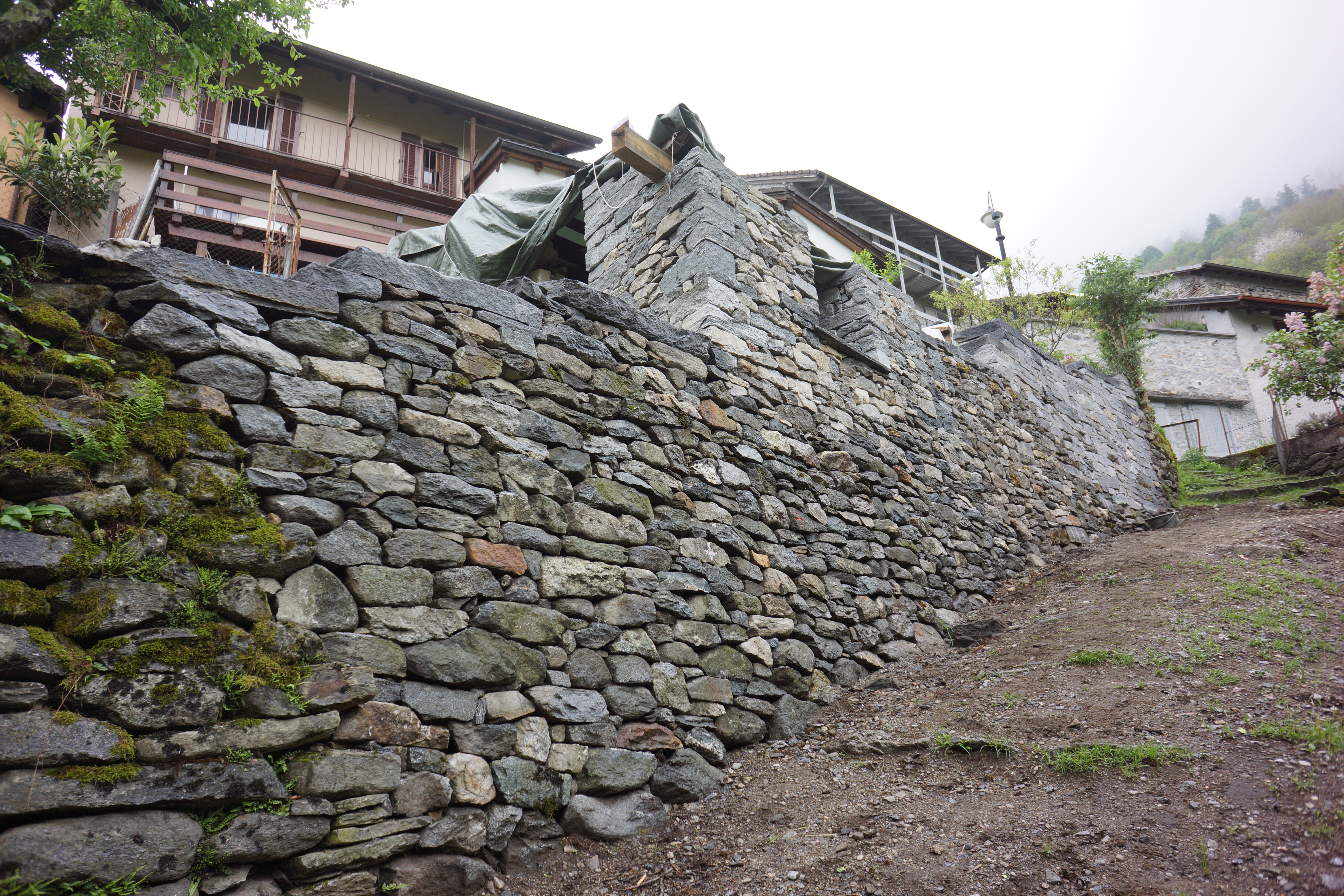

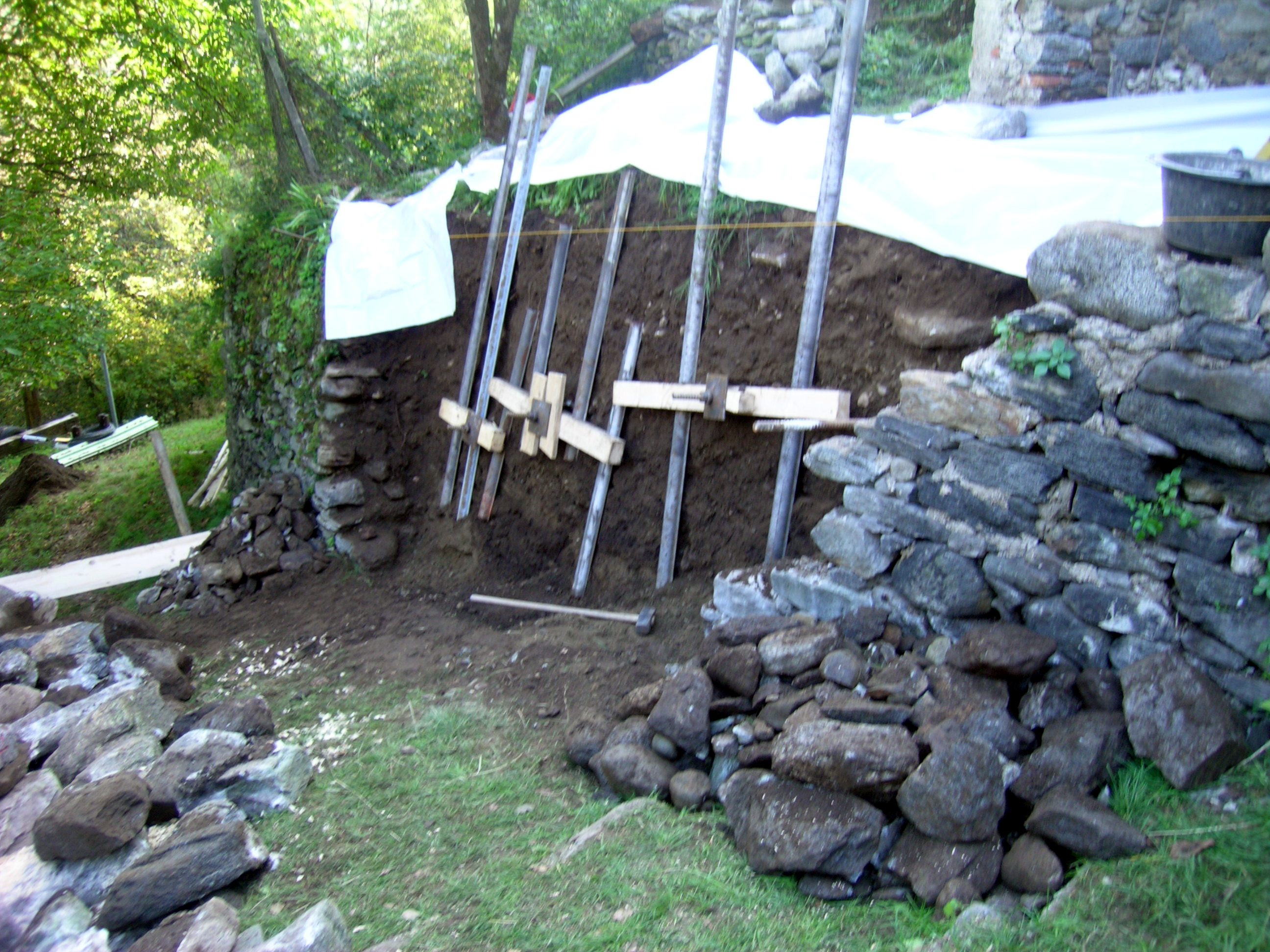

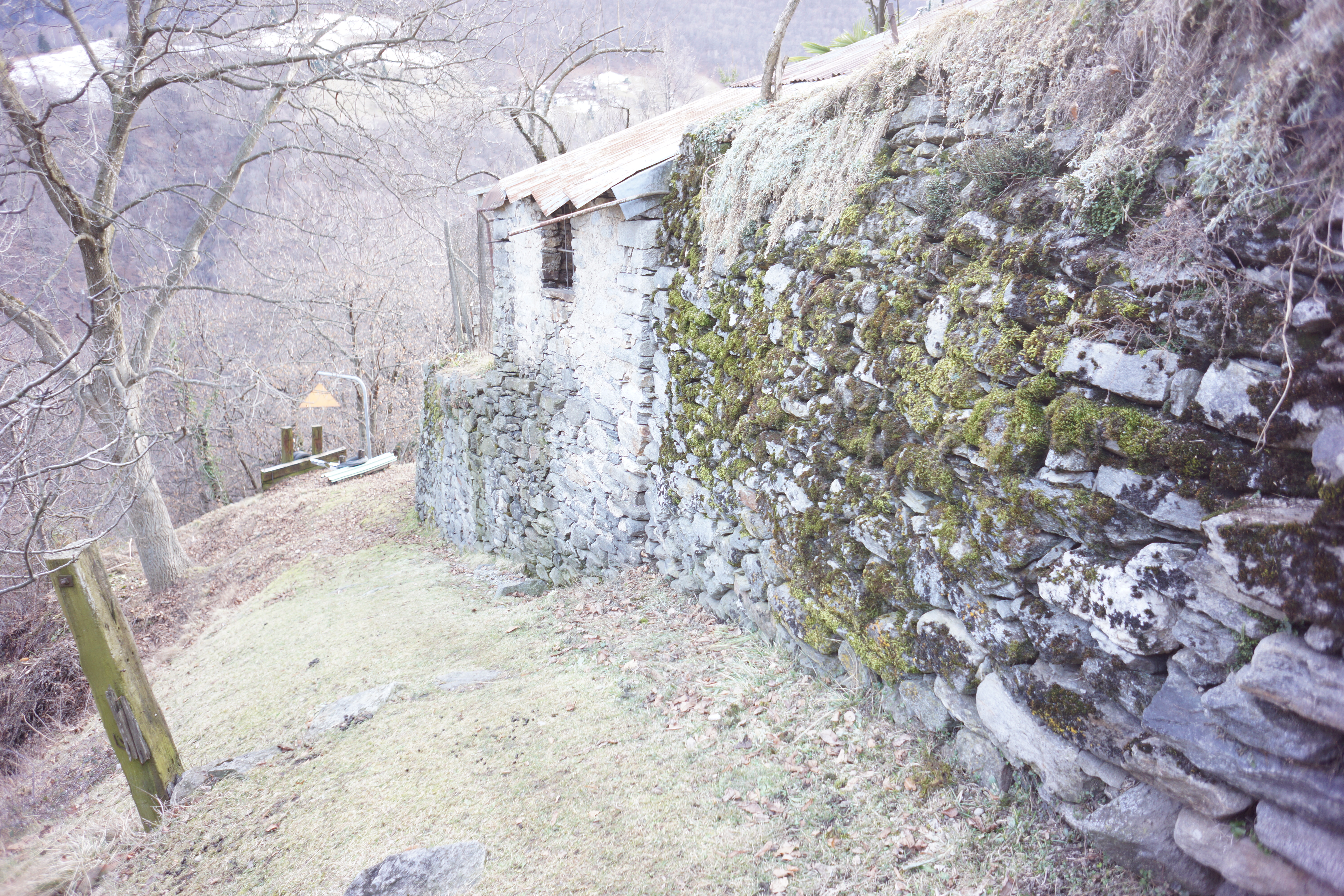

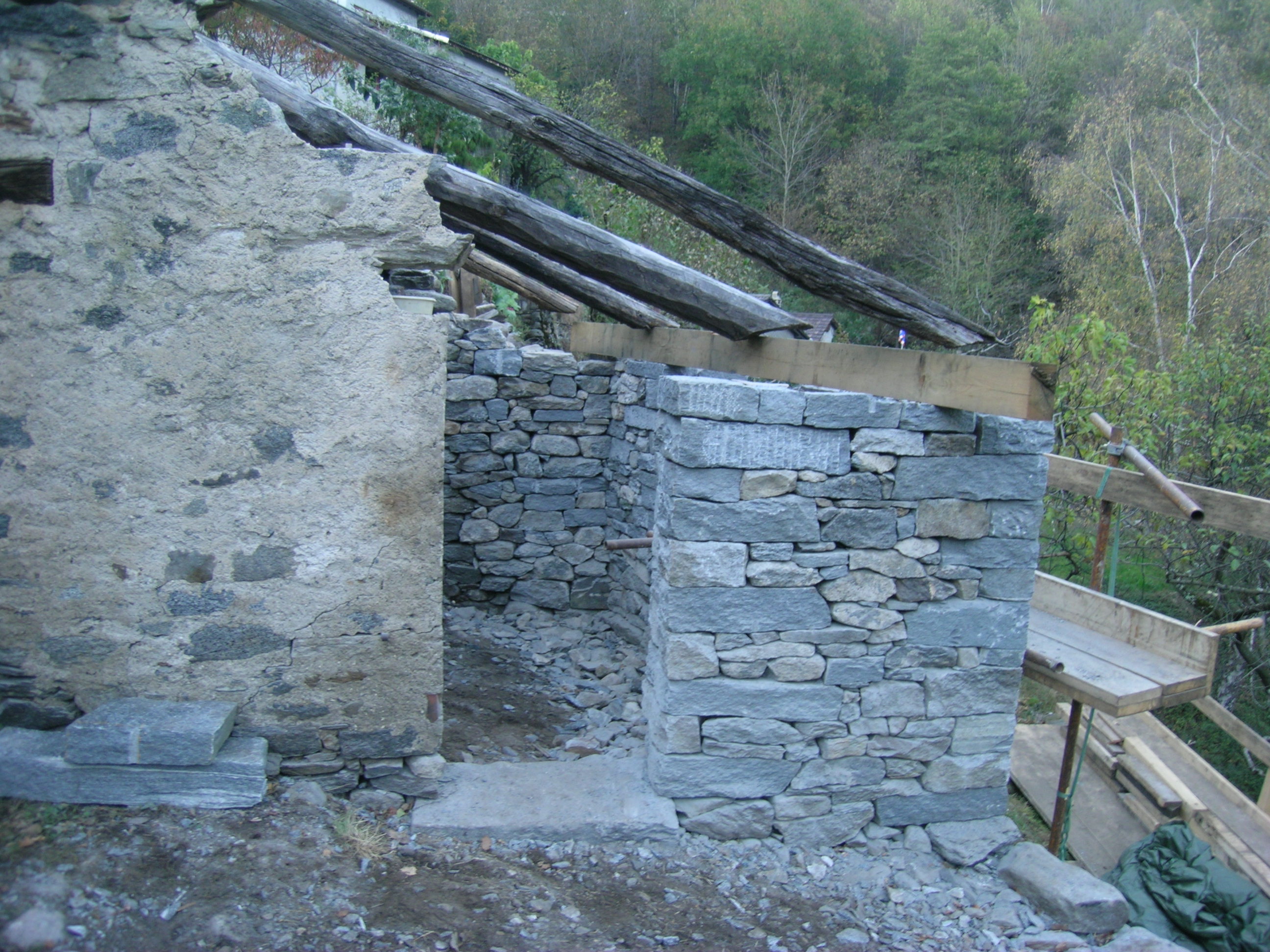

Vellano TI 2015

Img 2

BLG_VELL_15_02

Img 1

BLG_VELL_15_01
BLG_VELL_15_05
BLG_VELL_15_03
BLG_VELL_15_04
BLG_VELL_15_06
BLG_VELL_15_07
BLG_VELL_15_08

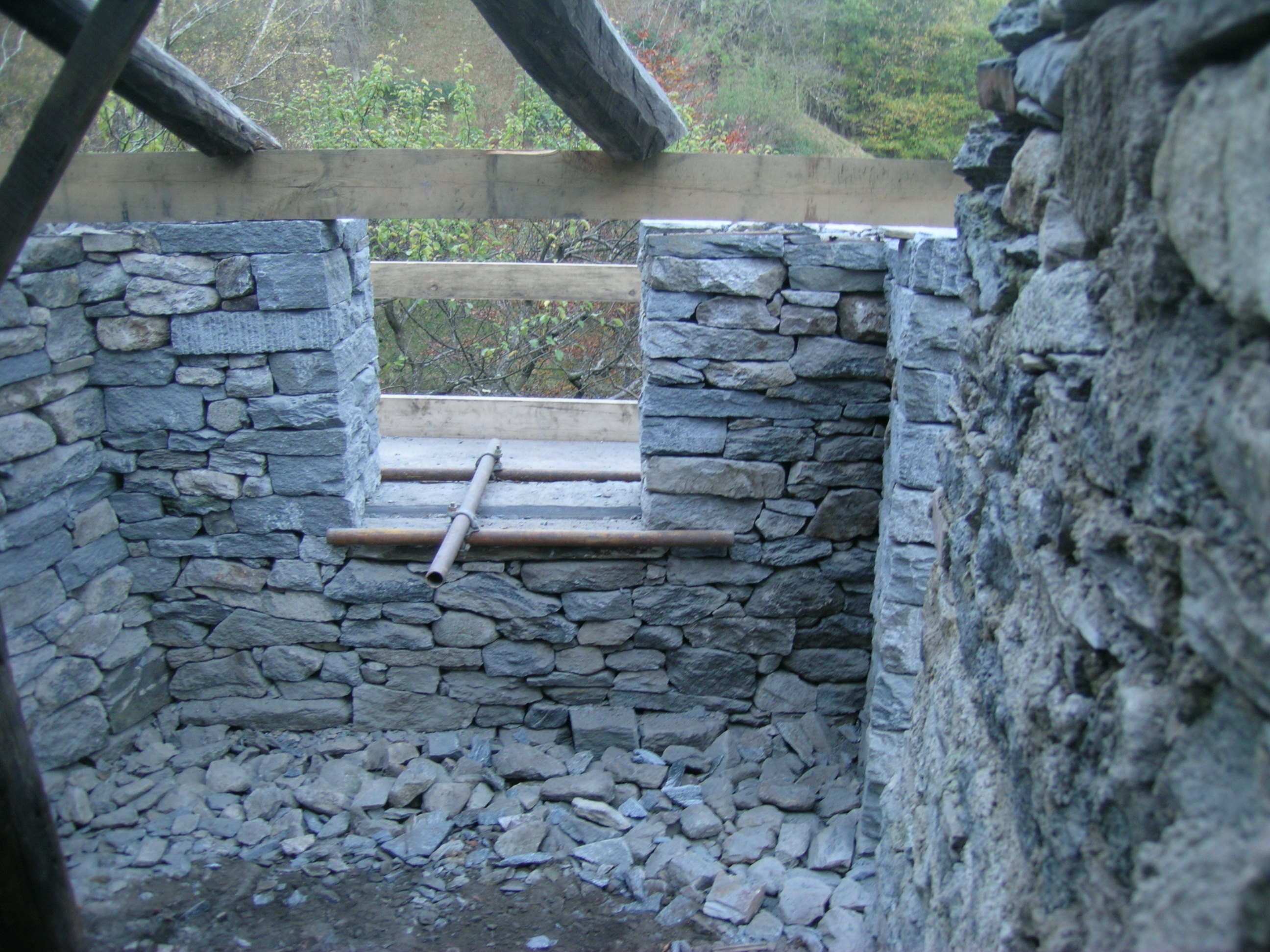

BLG_VELL_15_09
BLG_VELL_15_10
BLG_VELL_15_11

Material- und Arbeitspodeste

Baupodeste für die Lagerung von Steinen und als Arbeitsfläche in steilem Gelände

Img 1

Platform 1

Img 2

platform_s2

Img 3

platform_s3

Img 4

platform_s4

Examples

Sanierung von Trockensteinmauern im Valle Verzasca / 2013

Img 1

BLG_VRZ_13_01

Img 2

BLG_VRZ_13_02

Img 3

BLG_VRZ_13_03

Lenzburg Graben AG 2015

E Restoration of a section of the old town wall in Lenzburg with lime mortar masonry

Img 1

BLG_GRB_13_01

Img 2

BLG_GRB_13_02

Img 3

BLG_GRB_13_03

Img 4

BLG_GRB_13_04

Img 5

BLG_GRB_13_05

Img 6

BLG_GRB_13_06

Maisprach BL 2013

Img 1

BLG_MSPR_13_01

Img 2

BLG_MSPR_13_02

Img 3

BLG_HAEG:03

Wiederaufbau eines Sodbrunnens in Lenzburg / 2012

Img 1

BLG_SOD_12_01

Img 2

BLG_SOD_12_02

Img 3

BLG_SOD_12_03

Img 4

BLG_SOD_12_04

Img 5

BLG_SOD_12_05

Img 6

BLG_SOD_12_06
